現今日常都使用電燈 但你了解開關原理嗎
開關分為三種 單路開關 三路開關 四路開關
每種開關各有各自的用處
˙ 單路開關
單路開關為家庭中最常見的開關類型
它有一個開關觸發點 用來控制電流通電
當開關打開時 電流可以通過 燈就亮了,反之
當開關關閉時 電流無法通過 燈就滅了
日常生活使用這類開關就能解決
˙ 三路開關
三路開關 又稱為雙切開關
它擁有兩個觸發點位 可同時控制兩個電源電路
這種開關常用於作為兩處控制一燈使用
當一個開關打開時 另一路電源就會關閉
當開關關閉時 另一路電源就會開啟
˙ 四路開關
四路開關用來三個或更多開關位置來控制燈具
有四個端子位提供兩組線路切換位置
依照此方式來達到三切或是更多開關的切換方式
生活中如何應用這些開關?

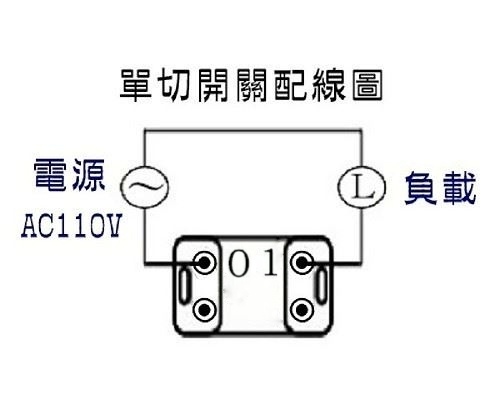

˙單路開關的使用方式
0多用來當作是電源輸入端也就是火線
1則作為開關控制的另一側也就是控制端
家中常見控制電燈的方式就是這一種

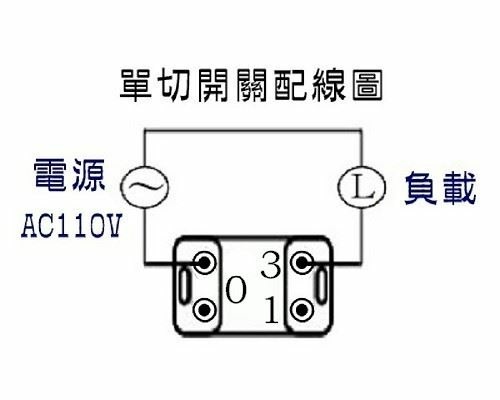

˙三路開關的使用方式(一處控制一燈)
單一一處要控制電燈
也是可以使用三路開關
0用於當作是電源輸入(火線)
若是只有一盞燈具
那就請依3當控制端已被確保安全
˙三路開關的使用方式(兩處控制一燈)
利用兩個三路開關進行對切
一個三路開關的0作為火線輸入
另一個三路開關的0做為控制線路
兩個三路開關的1和3進行對接
(可以1接1_3接3,也可以1接3_3接1)
˙四路開關的使用方式
需多加兩個三路開關進行三切或更多的切換方式
一個三路開關的0作為火線輸入
另一個三路開關的0做為控制線路
而四路開關兩側各和兩個三路開關做對接
(與三路開關相同 不須固定對接角位)
那將一處控制一燈換成兩處控制一燈
也就是顛燈開關多一組的話 會不會很麻煩
答案是會的 但有機會能簡單處理
為甚麼呢?
首先我們必須知道兩個開關位置
裡面是否相通 也管徑是否還有足夠的空間
新增開關的一側會需要多拉兩條電線
2條用來與原先開關對接
而0的腳位則是拿來當控制線或是火線
所以家中原先的電管管徑大小
就會影響更改雙切的難易度
所以叫水電新增開關的話
一般都會先看過管徑大小進行報價
還有問題的話 歡迎都可以在底下留言
